3-Wege-Unterfensterarmatur klappbar aus Edelstahl 304 – Warm-, Kalt- & Filterwasser
rob3vr
Klappbare 3-Wege-Küchenarmatur aus Edelstahl 304, die Warmwasser, Kaltwasser sowie gefiltertes oder gereinigtes Wasser in einer einzigen Armatur vereint.
- Um 90° abklappbarer Auslauf, ideal vor einem Fenster.
- Höhe aufgeklappt: 336 mm.
- Höhe abgeklappt: nur 78 mm.
- Ein einziger Bedienhebel für alle 3 Funktionen.
- Separater Wasserweg für gefiltertes oder gereinigtes Wasser.
- Gehäuse aus Edelstahl 304 mit gebürsteter Oberfläche.
- Keramikkartusche und herausnehmbarer Strahlregler.

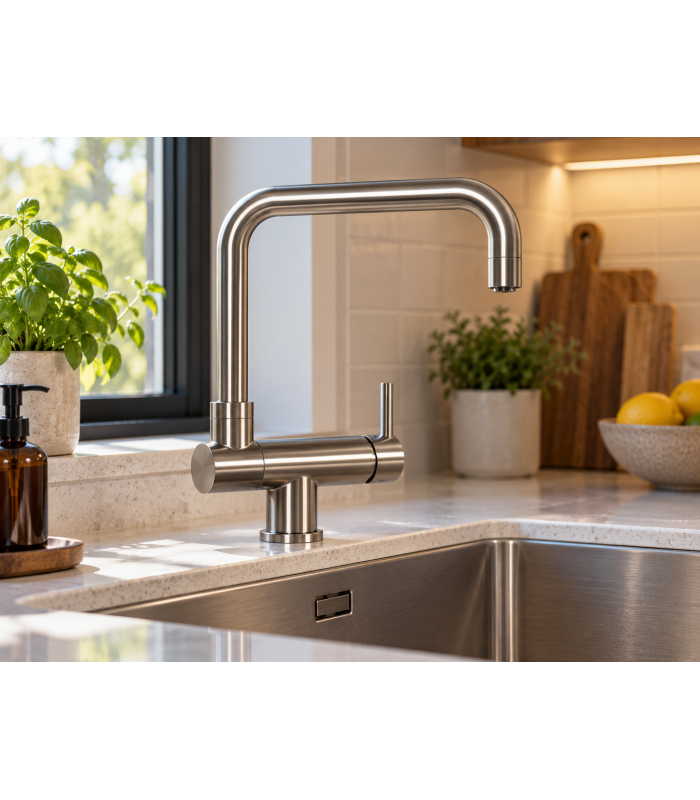

Diese 3-Wege-Küchenarmatur aus Edelstahl 304 vereint Warmwasser, Kaltwasser sowie gefiltertes oder gereinigtes Wasser in einer einzigen Armatur. Dank des abklappbaren Auslaufs lässt sich die Gesamthöhe von 336 mm auf nur 78 mm reduzieren. Damit eignet sich die Armatur besonders für Spülen, die direkt vor einem Fenster installiert sind.
Klappbare 3-Wege-Küchenarmatur: das Wichtigste
Warmwasser, Kaltwasser sowie gefiltertes oder gereinigtes Wasser stehen über dieselbe Armatur zur Verfügung. So bleibt die Spüle übersichtlich, ohne dass ein zusätzlicher Trinkwasserhahn erforderlich ist.
- Um 90° abklappbarer Auslauf, um Platz vor einem Fenster zu schaffen.
- 336 mm aufgeklappt und nur 78 mm abgeklappt.
- Ein Bedienhebel für Filterwasser und Mischwasser.
- Separater Wasserweg für gefiltertes oder gereinigtes Wasser.
- Edelstahl 304 mit gebürsteter Oberfläche.
- Keramikkartusche und herausnehmbarer Strahlregler.
- Alle drei Anschlüsse verlaufen durch einen einzigen Armaturensockel.

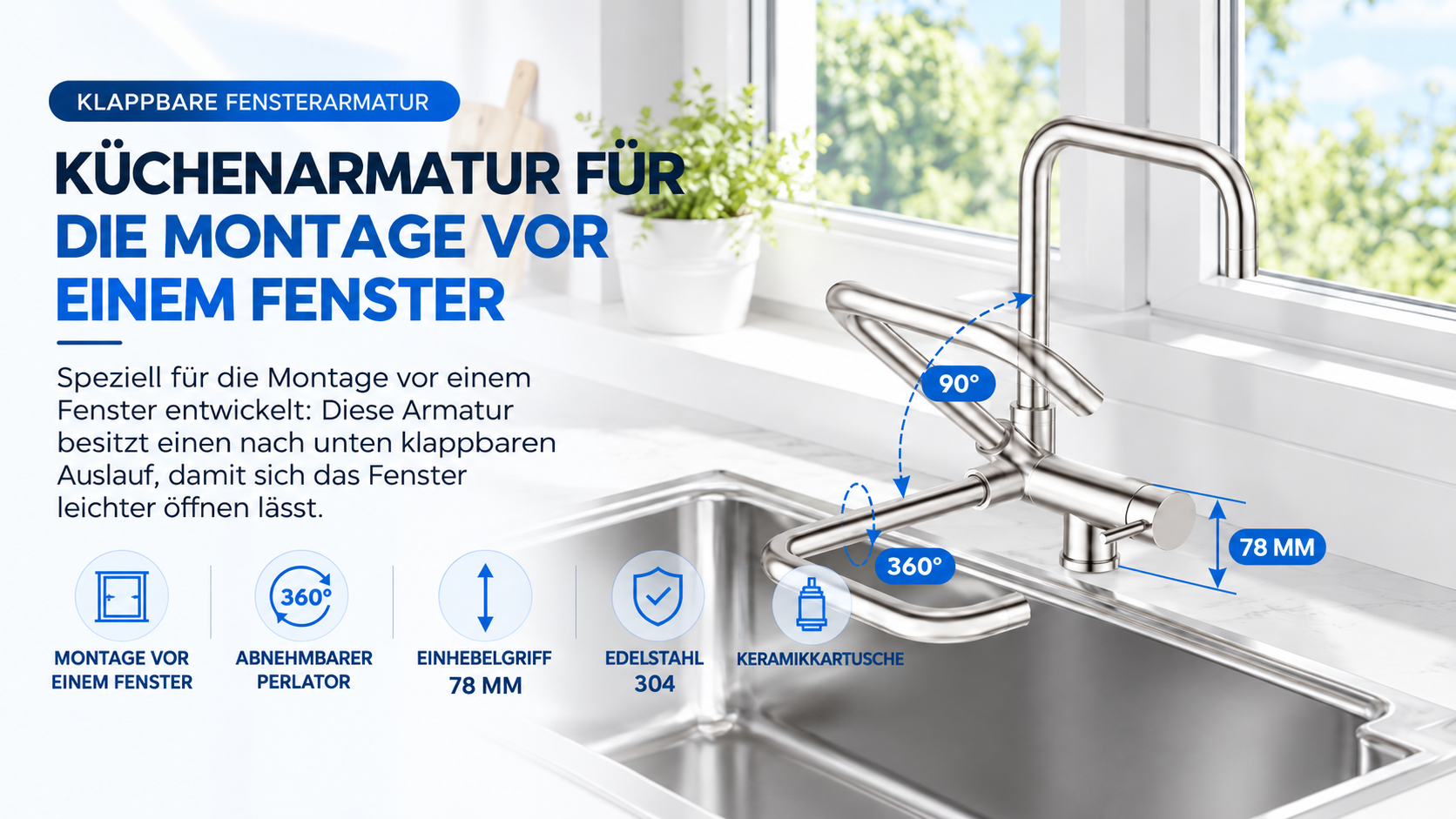

Ideal für die Montage vor einem Fenster
Wenn sich die Spüle direkt vor einem Fenster befindet, kann eine hohe Küchenarmatur das Öffnen des Fensterflügels behindern. Dieses Modell wurde speziell für solche Einbausituationen entwickelt.

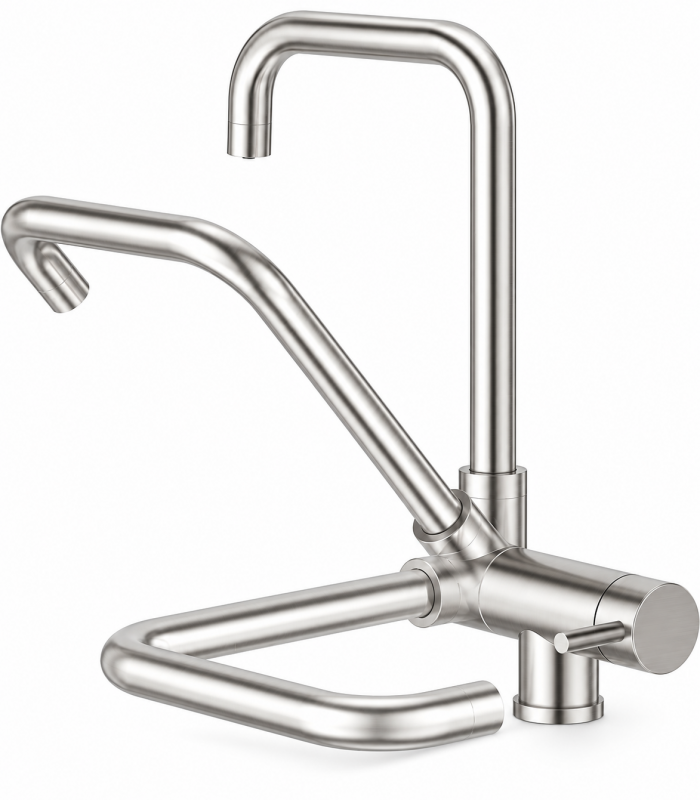

Der Auslauf kann um 90° nach unten geklappt und anschließend seitlich ausgerichtet werden, um den Bereich vor dem Fenster freizugeben.

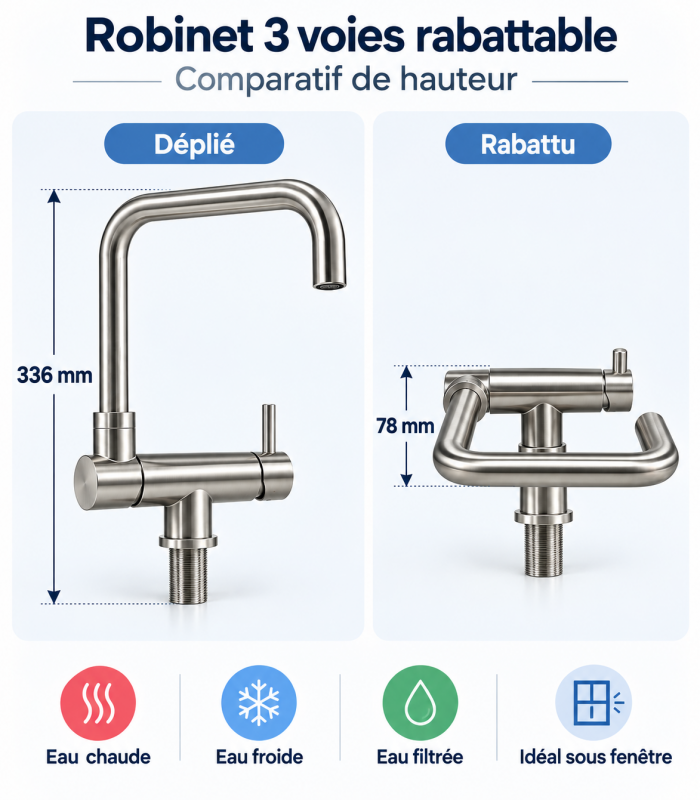

In normaler Position beträgt die Gesamthöhe der Armatur 336 mm. Ist der Auslauf vollständig abgeklappt, liegt der höchste Punkt nur noch 78 mm über der Arbeitsplatte.
Prüfen Sie vor der Installation lediglich, ob zwischen Arbeitsplatte und Fensterflügel mehr als 78 mm Platz vorhanden sind.

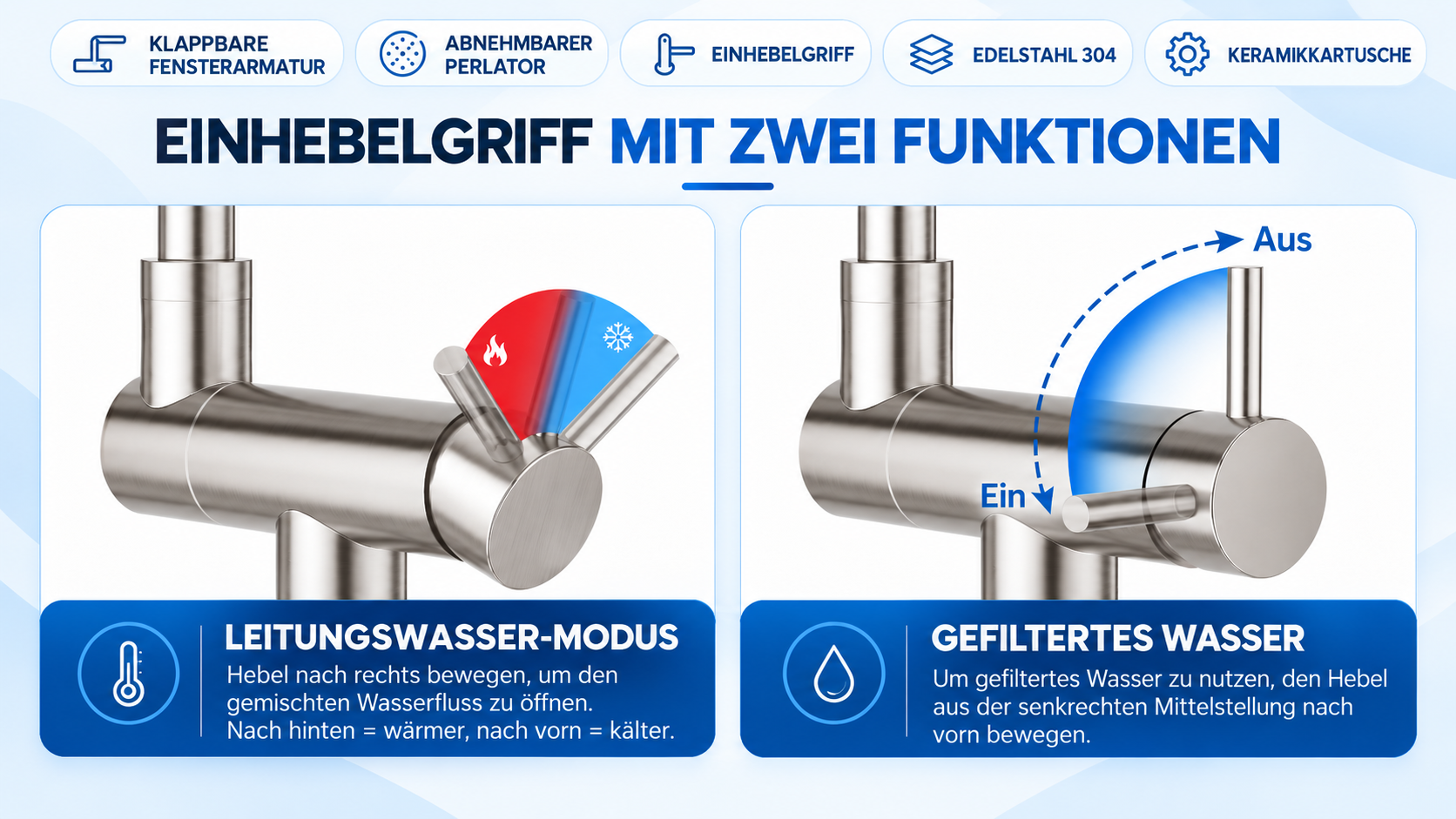

Wie funktioniert der einzelne Bedienhebel?
Im Gegensatz zu vielen 3-Wege-Armaturen mit zwei getrennten Bedienelementen verwendet dieses Modell nur einen Bedienhebel, um zwischen Filterwasser und Leitungswasser zu wählen und die Temperatur einzustellen.
Aus der geschlossenen Mittelstellung wird der Hebel nach vorne bewegt, um den separaten Kreislauf für gefiltertes oder gereinigtes Wasser stufenweise zu öffnen.
Durch Bewegen des Hebels nach rechts wird das Mischwasser stufenweise geöffnet.
Die Temperatur wird anschließend über die Hebelbewegung eingestellt: nach hinten für wärmeres Wasser und nach vorne für kälteres Wasser.

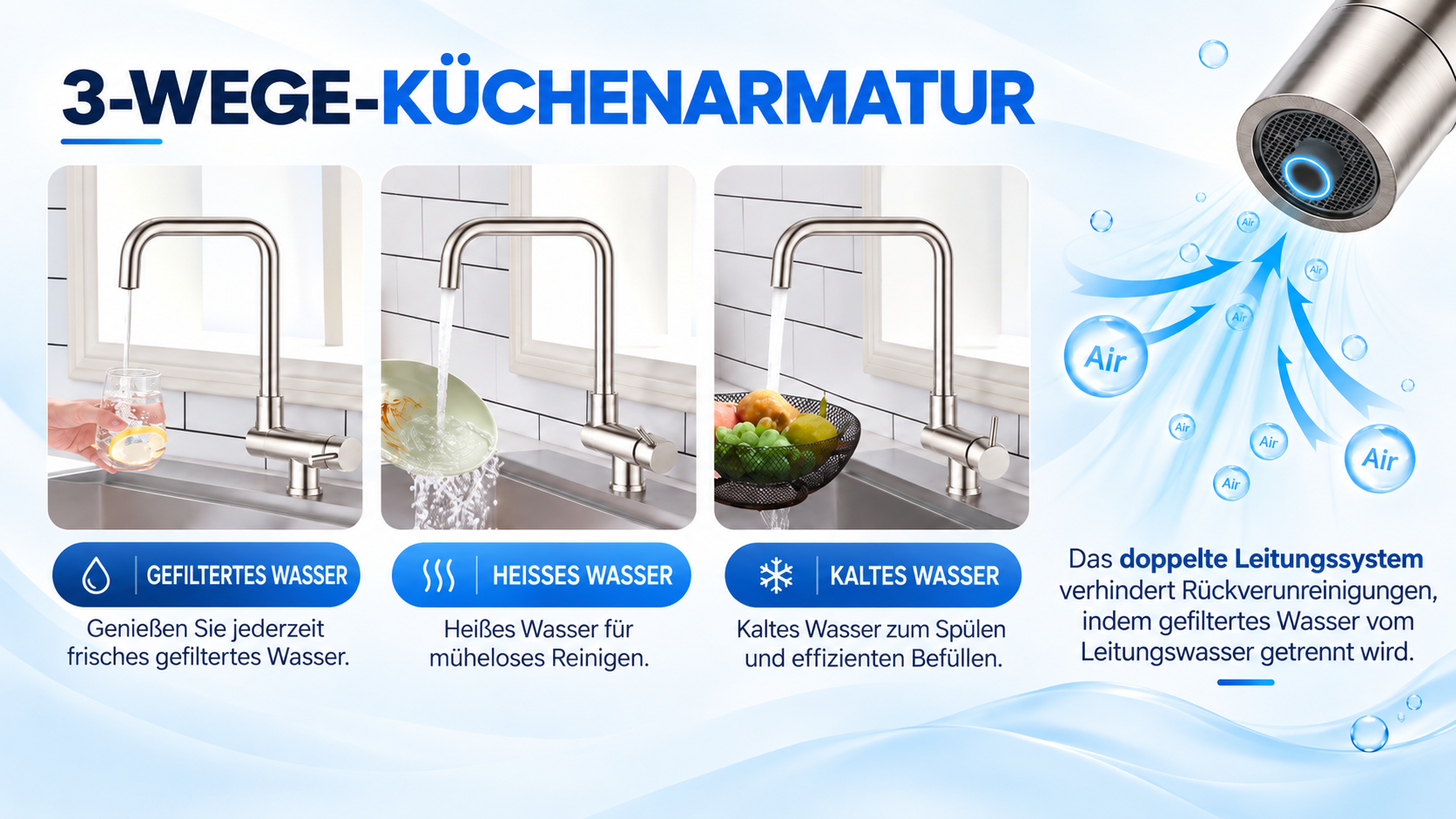

Warmwasser, Kaltwasser und Filterwasser aus einer Armatur
Die Armatur verfügt über drei getrennte Anschlüsse: Warmwasser, Kaltwasser sowie gefiltertes oder gereinigtes Wasser.
Der Wasserweg für gefiltertes Wasser bleibt innerhalb der Armatur vom Warm- und Kaltwasserkreislauf getrennt. Das aufbereitete Wasser wird somit über einen eigenen Weg bis zum Auslauf geführt.
Ein zusätzlicher kleiner Wasserhahn ausschließlich für Filterwasser ist nicht erforderlich.
Für den täglichen Einsatz in der Küche konzipiert

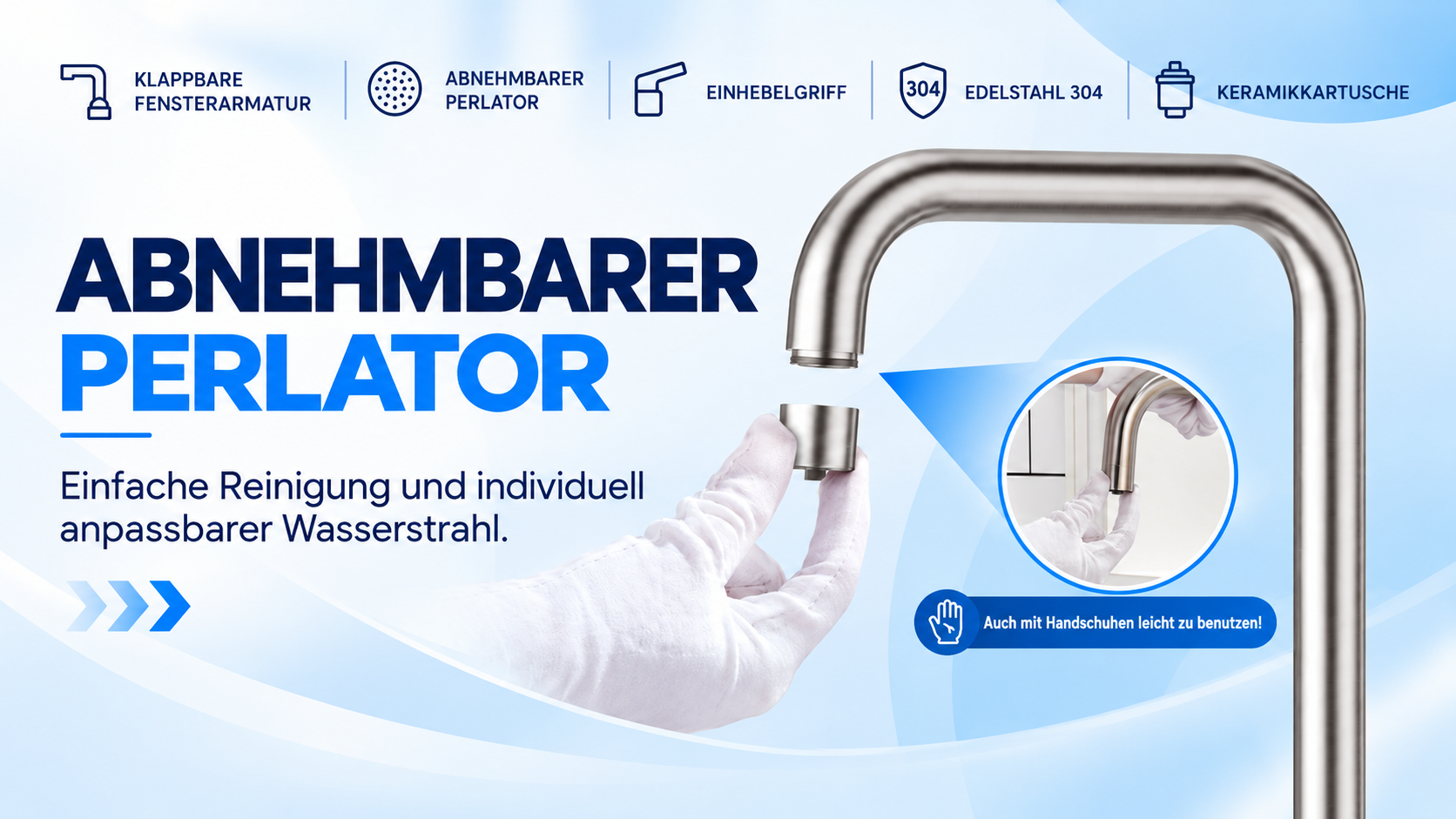

Herausnehmbarer Strahlregler
Der Strahlregler am Ende des Auslaufs ist herausnehmbar. Dadurch kann er bei Kalkablagerungen oder einem verminderten Wasserdurchfluss einfach ausgebaut und gereinigt werden.

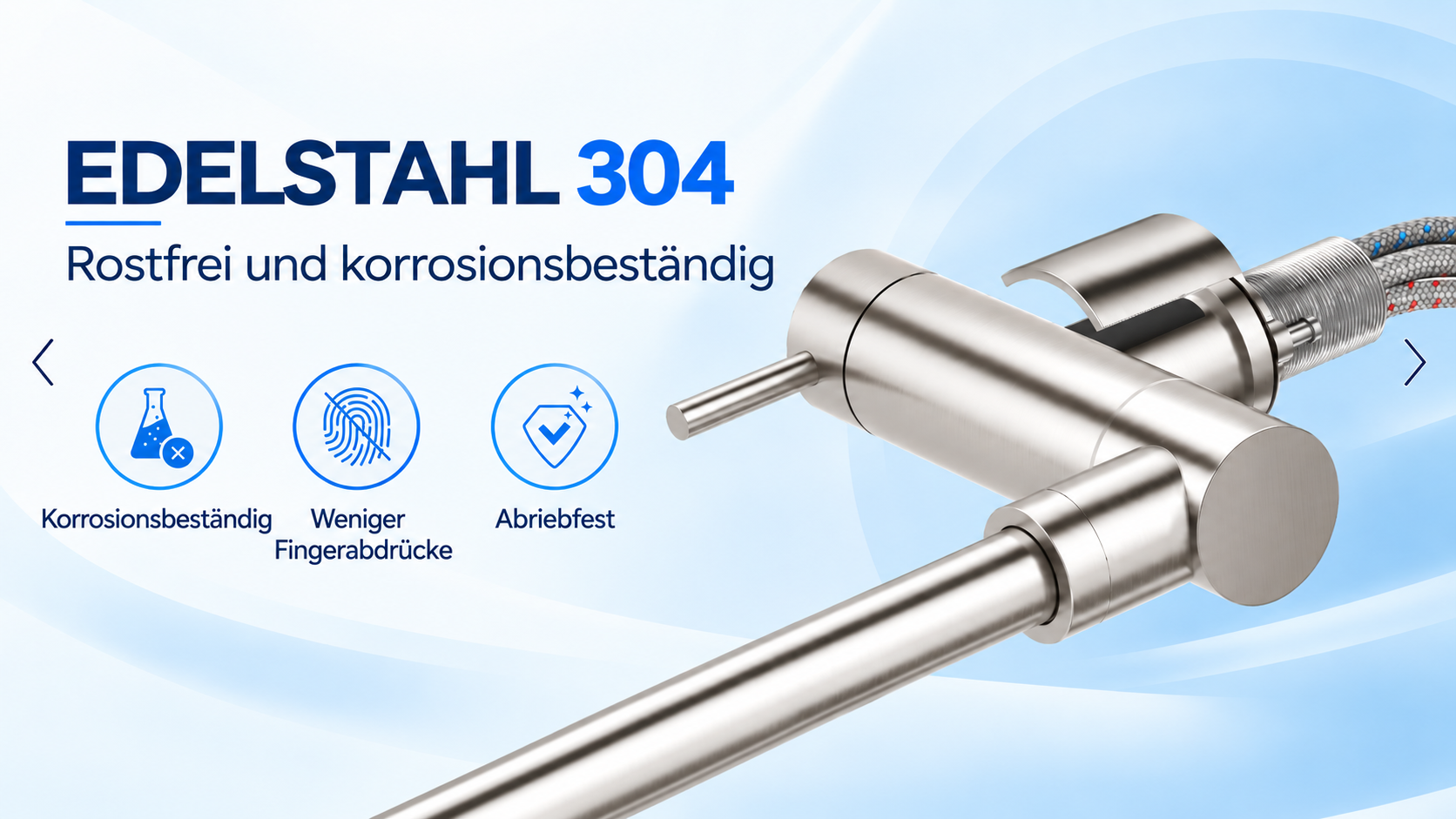

Gehäuse aus Edelstahl 304
Das Armaturengehäuse besteht aus Edelstahl 304 mit gebürsteter Oberfläche und eignet sich damit besonders gut für den Einsatz in der Küche.

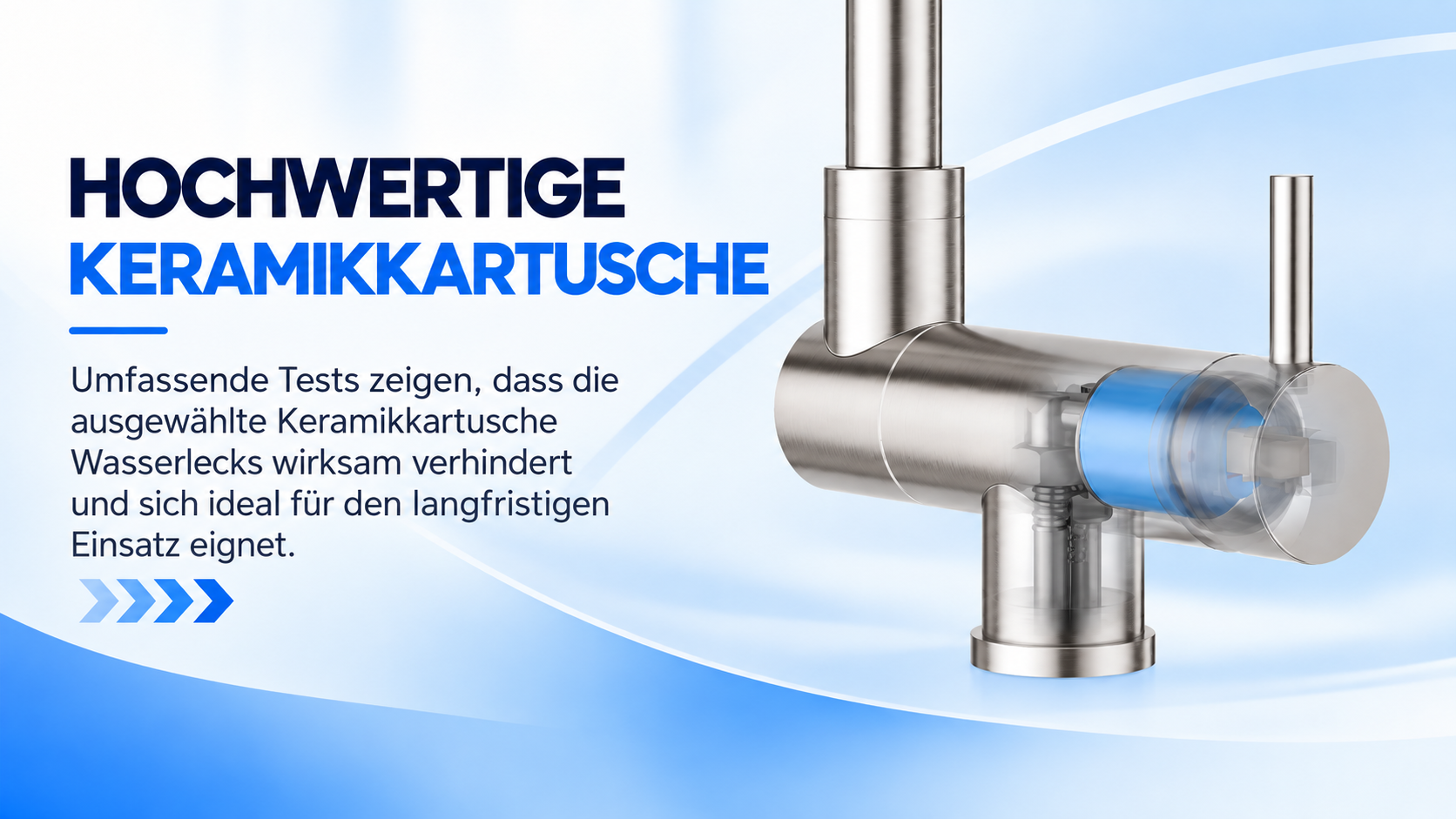

Keramikkartusche
Die Armatur verwendet eine Keramikkartusche. Diese Technik wird häufig bei Armaturen eingesetzt und ermöglicht eine präzise Regulierung von Wassermenge und Temperatur.
Abmessungen und technische Daten
| Typ | Klappbare 3-Wege-Küchenarmatur |
| Bedienung | Ein Bedienhebel |
| Wasseranschlüsse | Warmwasser, Kaltwasser und gefiltertes / gereinigtes Wasser |
| Material | Edelstahl 304 |
| Oberfläche | Gebürsteter Edelstahl |
| Kartusche | Keramik |
| Strahlregler | Herausnehmbar |
| Höhe aufgeklappt | 336 mm |
| Höhe abgeklappt | 78 mm |
| Auslaufhöhe | 250 mm |
| Ausladung des Auslaufs | 206 mm |
| Montagebohrung | Ø 32 bis 40 mm |
| Maximale Stärke der Arbeitsplatte | 40 mm |
| Durchfluss Mischwasser | 8,7 L/min bei 0,3 MPa |
| Durchfluss Warm- / Kaltwasser | 6,4 L/min bei 0,3 MPa |
| Durchfluss Filterwasser | 2,8 L/min bei 0,1 MPa |

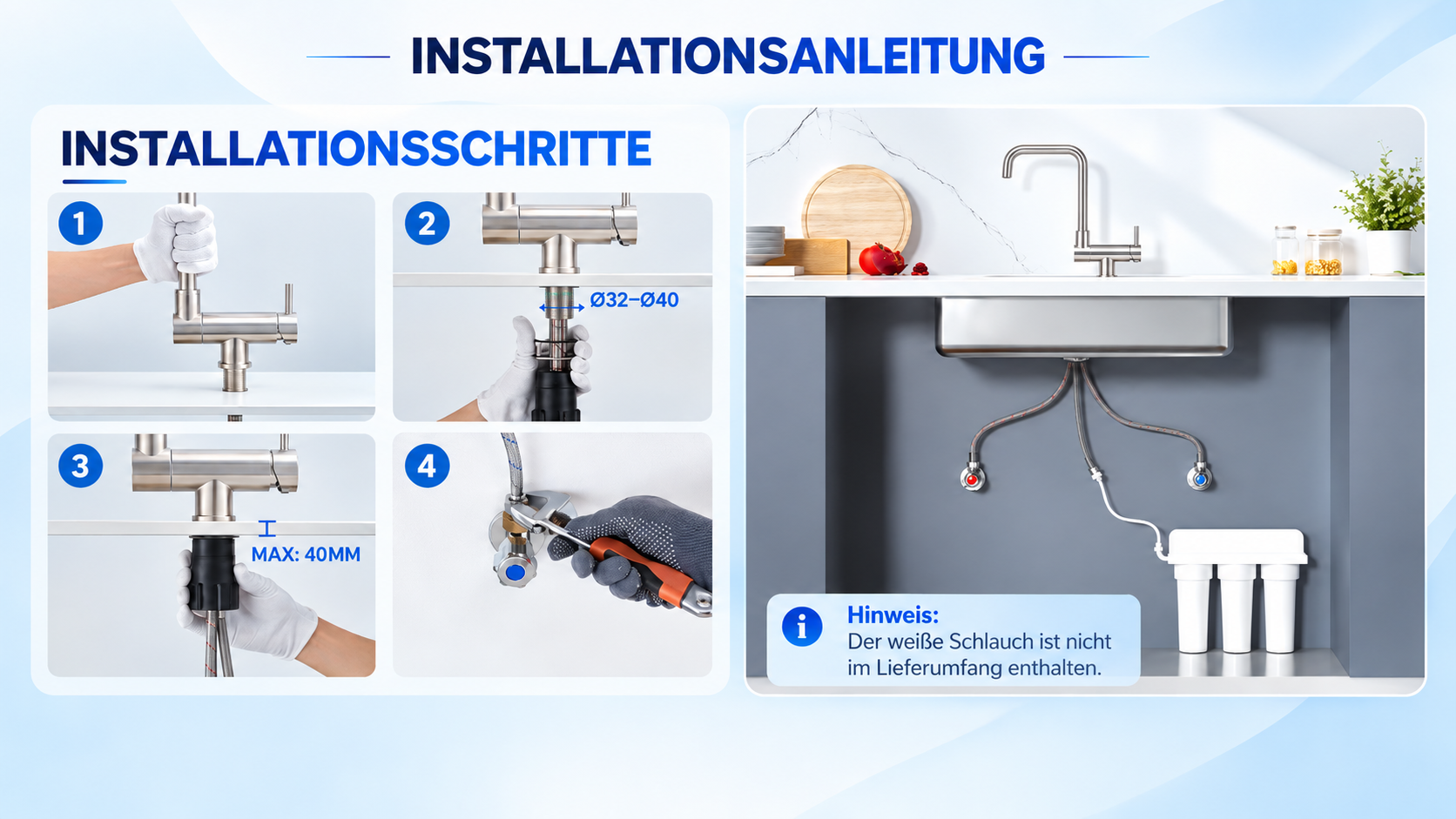

Installation
Die Armatur kann auf einer Spüle oder Arbeitsplatte mit einer Montagebohrung von 32 bis 40 mm installiert werden.
Die für dieses Modell angegebene maximale Stärke der Arbeitsplatte beträgt 40 mm.
1. Wasserleitungen vor der Installation durchspülen.
2. Durchmesser der Montagebohrung überprüfen.
3. Armatur durch die Spüle oder Arbeitsplatte einsetzen.
4. Dichtungen und Befestigungselemente unterhalb der Arbeitsplatte montieren.
5. Warmwasseranschluss verbinden.
6. Kaltwasseranschluss verbinden.
7. Ausgang des Filters oder Wasserreinigers anschließen.
8. Wasser wieder öffnen und alle Verbindungen auf Dichtheit prüfen.
Alle drei Wasseranschlüsse verlaufen durch einen einzigen Armaturensockel, wodurch die Installation unter der Spüle kompakt bleibt.
Lieferumfang
- klappbare 3-Wege-Küchenarmatur;
- Anschlussschläuche mit 12/17 (3/8") Anschlüssen;
- Adapteranschluss für 1/4"-Schlauch für das gefilterte Wasser;
- Gummidichtung;
- Edelstahl-Unterlegscheibe / Befestigungselement;
- Befestigungsmutter;
- Installationsanleitung.
Pflege
Um die gebürstete Edelstahloberfläche zu erhalten, reinigen Sie die Armatur regelmäßig mit einem weichen Tuch.
Vermeiden Sie Scheuerschwämme, Scheuerpulver und säurehaltige Reinigungsmittel, die die Oberfläche beschädigen könnten.
Bei nachlassendem Wasserdurchfluss kann der herausnehmbare Strahlregler ausgebaut und gereinigt werden. Das Einlegen in weißen Haushaltsessig kann dabei helfen, Kalkablagerungen zu lösen.
Überprüfen Sie regelmäßig die Anschlüsse unter der Spüle und schützen Sie die Installation vor Frost.
Mit einem Wasserreiniger unter der Spüle kompatibel
Diese Armatur ist für Anlagen mit einer separaten Versorgung für gefiltertes oder gereinigtes Wasser vorgesehen.
Sie eignet sich besonders gut als Ersatz für eine Installation mit einer herkömmlichen Küchenarmatur und einem zusätzlichen kleinen Trinkwasserhahn.
Prüfen Sie vor der Installation, ob die Anschlüsse Ihres Filter- oder Wasserreinigungssystems mit dem dafür vorgesehenen Anschluss der Armatur kompatibel sind.
FAQ – Klappbare 3-Wege-Küchenarmatur
Sie eignet sich besonders gut, wenn sich die Spüle direkt vor einem Fenster befindet. Der Auslauf lässt sich abklappen, damit der Fensterflügel geöffnet werden kann.
Vollständig abgeklappt ist die Armatur nur 78 mm hoch, gegenüber 336 mm in der normalen Position.
Mit dem Hebel wird entweder gefiltertes Wasser oder Mischwasser ausgewählt. Das Filterwasser wird stufenweise geöffnet, indem der Hebel nach vorne bewegt wird. Für Warm- und Kaltwasser wird der Hebel nach rechts bewegt und anschließend nach vorne oder hinten gestellt, um die Temperatur einzustellen.
Ja. Gefiltertes oder gereinigtes Wasser verfügt über einen eigenen Anschluss und einen separaten Wasserweg innerhalb der Armatur.
Nein. Genau darin liegt der Vorteil einer 3-Wege-Armatur: Alle drei Funktionen sind in einer einzigen Armatur vereint.
Ja, sofern die Anschlüsse Ihres Systems mit dem separaten Filterwasseranschluss der Armatur kompatibel sind.
Die Montagebohrung muss zwischen 32 und 40 mm liegen.
Ja. Das Gehäuse besteht aus Edelstahl 304 mit gebürsteter Oberfläche.
Ja. Der Strahlregler am Ende des Auslaufs ist herausnehmbar und kann dadurch leichter gereinigt werden.
Verwenden Sie ein weiches Tuch und vermeiden Sie abrasive oder säurehaltige Reinigungsmittel.
